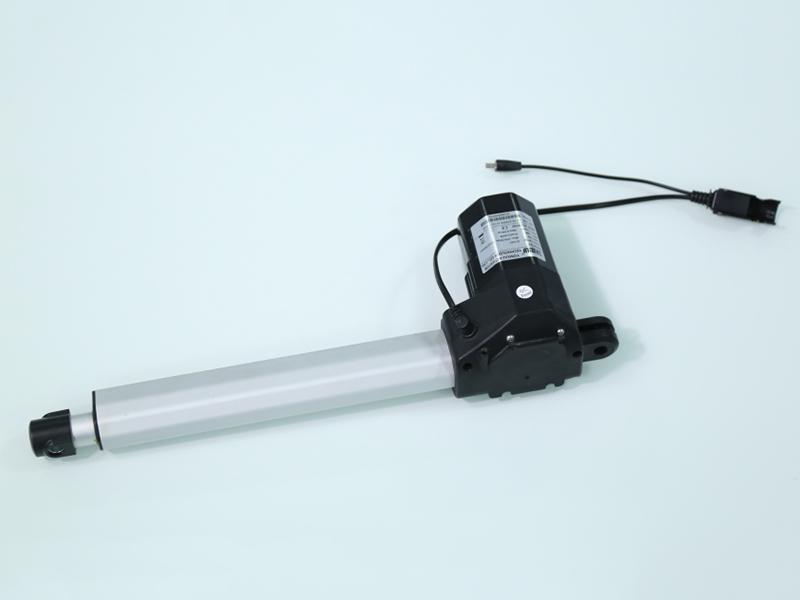

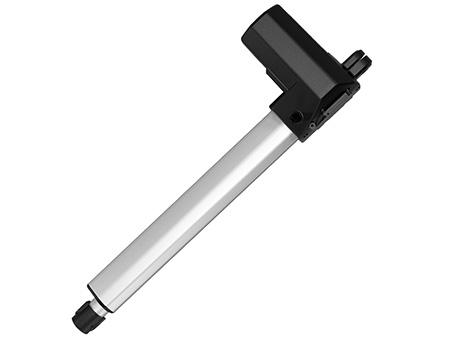

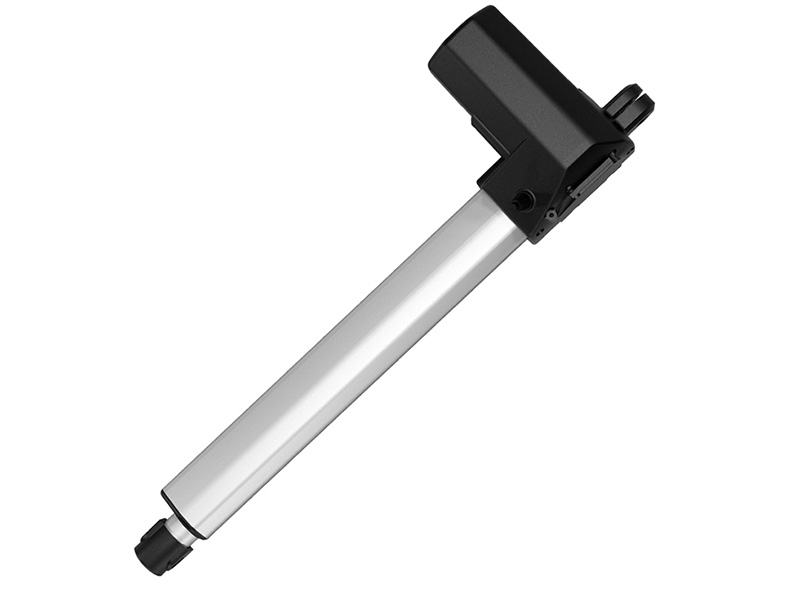

Линейные актуаторы U1

Актуатор серии U1 оснащен CE сертифицированным двигателем постоянного тока. Для обеспечения высокого качества все материалы, используемые при изготовлении данной линии электрического линейного актуатора, проходят испытание на старение, а уровень шума контролируется ниже 52 дБ. Благодаря этому линейный актуатор серии U1 идеально подходит для использования в электрических диванах и креслах-реклайнерах.

Данный линейный актуатор также укомплектован адаптером питания, блоком и пультом управления для обеспечения удобства в управлении.

• Рабочее напряжение: постоянный ток - 12/24В
• Максимальное усилие: 6000Н (толкающее усилие), 4000Н(тяговое усилие)
• Скорость перемещения на холостом ходу: 6~39.5мм/сек
• Скорость перемещения при полной нагрузке: 3.1~23.4мм/сек

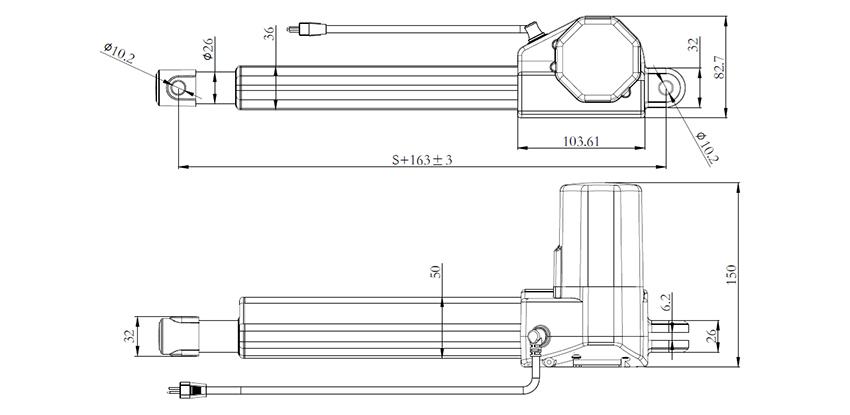

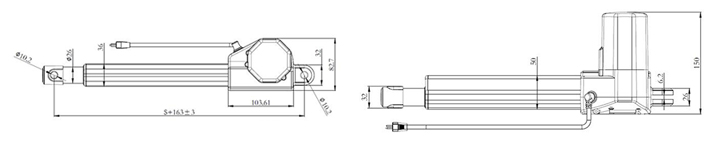

• Длина во втянутом состоянии: s + 163мм
• Уровень шума: ниже 52 дБ
• По заказу: датчик Холла

• Линейный актуатор отличается небольшим размером, большой предельной нагрузкой, легким весом, низким уровнем шума и самозакрывающимся механизмом.
• Устройство оборудовано встроенным концевым переключателем. Двигатель будет автоматически отключать конец каждого хода.
• Линейный актуатор утилизирует металлическую коробку передач и обладает долгим сроком службы.
• Этот продукт разработан с исключительно долговечной структурой.
• Устройство способно осуществлять несколько функций, включая подъём, спуск, наклон и вращение.
• Опционально доступны ручное управляющее устройство и источник энергии.

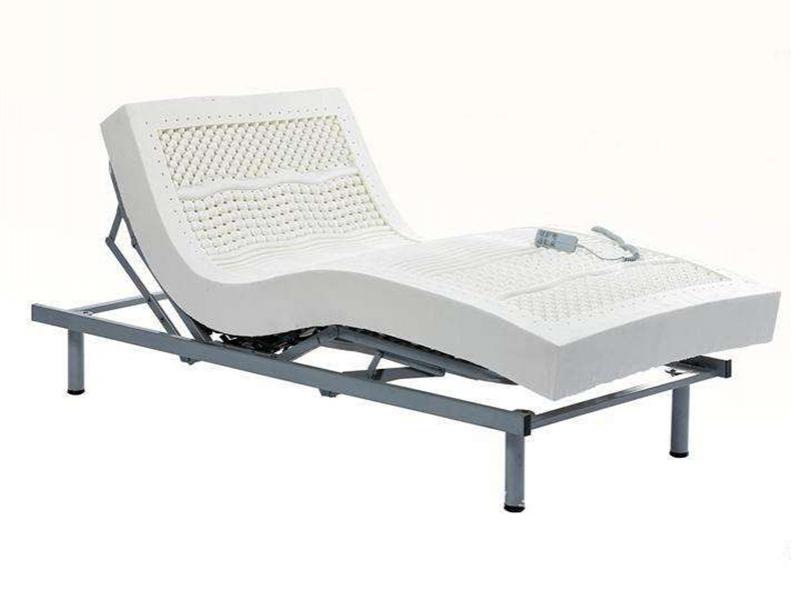

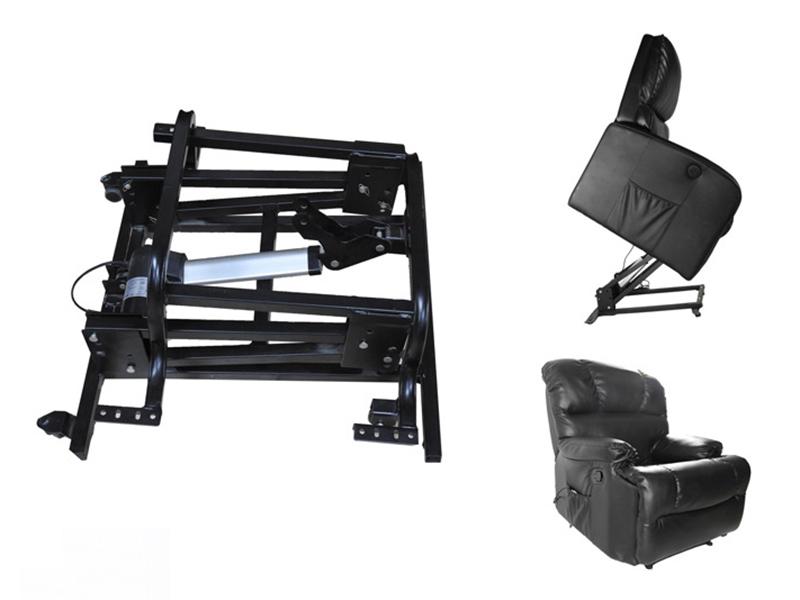

• Этот линейный актуатор широко используется в медицинских кроватях, электрических кроватях, массажных креслах и другой моторизированной мебели.

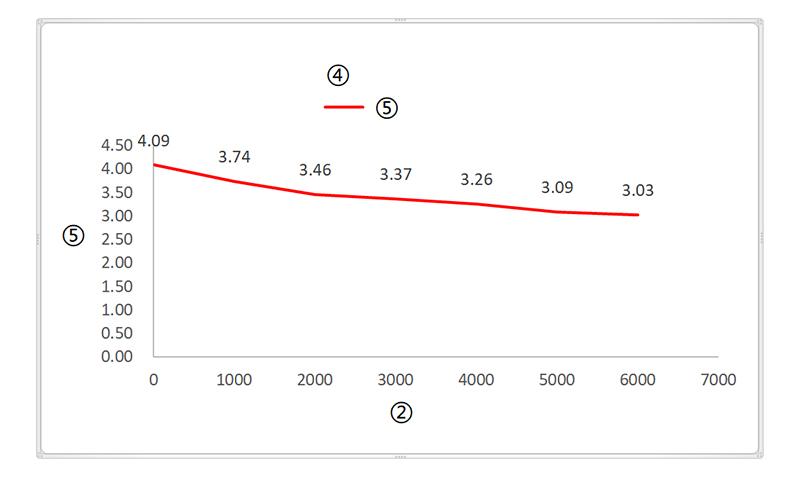

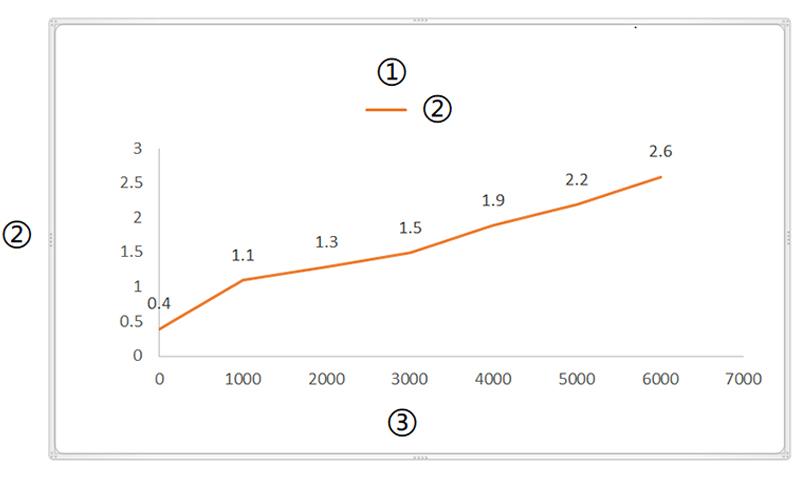

Линия графика

① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)

Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается

• Напряжение

  1=12В
  2=24В(стандартный)

• Заднее крепление

  1=Пластиковая скоба, разрез 6.2мм, диаметр отверстия Φ10.2мм
  C=по заказу

• цвет

  1=черный
  2=цвет слоновой кости
  C=по заказу

• Обратный сигнал

  1=отсутствует
  2=один датчик Холла
  3=два датчика Холла
  4=герконовый датчик

• Винты

  1=отсутствует(стандартный)
  2=защитные винты
  3=толкающие винты
  4=предохранительные винты, толкающие винты

• Тормоза

  1=отсутствует
  3=одна торсионная пружина с 4,5 циклами
  2=одна торсионная пружина с 3 циклами
  4=тормоз двигателя

• Концевой выключатель

  1=нормально разомкнутый выключатель на обоих концах замыкает цепь
  2=нормально разомкнутый выключатель на обоих концах выводит сигнал
  3=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
  4=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
  C=по заказу

• Переднее крепление

  1=ширина 26мм, диаметр отверстия Φ10.2мм
  2=ширина 26мм, диаметр отверстия Φ12.2мм
  3=ширина 32мм, диаметр отверстия Φ10.2мм с пластиковой крышкой
  4=ширина 32мм, диаметр отверстия Φ12.2мм с пластиковой крышкой
  5=Пластиковая скоба, ширина 32мм, разрез 8.2мм, диаметр отверстия Φ10.2мм
  6=Пластиковая скоба, ширина 32мм, разрез 8.2мм, диаметр отверстия Φ12.2мм
  7=Скоба из алюминиевого сплава, ширина 26мм, разрез 6.2мм, диаметр отверстия Φ10.2ммm
  8=Скоба из алюминиевого сплава, ширина 26мм, разрез 6.2мм, диаметр отверстия Φ12.2mm
  9=Скоба из алюминиевого сплава +ниппель из ПВХ, ширина 26мм, разрез 6.2мм, диаметр отверстия Φ10.2мм
  C=по заказу

• Разъем

  1=концевые выводы
  2=01-контактный разъем
  3=Din 4-контактный разъем, 90°
  4=Din 5-контактный разъем, 90°
  5=Din 6-контактный разъем, 90°
  C=по заказу

• Длина кабеля

  1=0.5м
  2=1м
  3=1м
  4=2м
  5=3M
  C=по заказу

• Тип кабеля

  1=прямой кабель
  2=спиралевидный кабель
