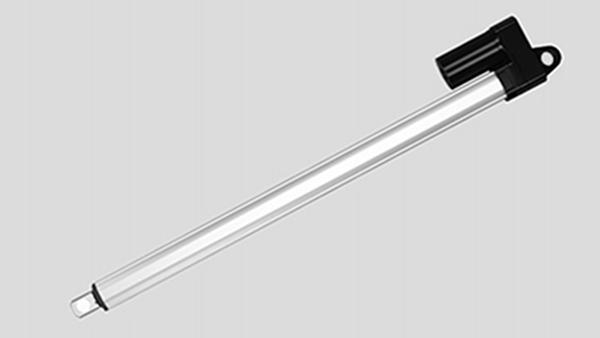

Линейный актуатор U10

Линейный актуатор для солнечного трекера
Линейный актуатор серии U10 специально разработан для использования в системе слежения за Солнцем, позволяет эффективно отслеживать за солнцем для обеспечения высокого поглощения солнечного излучения, за счет чего мощность выработанной электроэнергии увеличивается на 20%. Для обеспечения долговечности винтовые гайки изготавливаются из медного сплава (сплав из оловянного и бронзового алюминия). Максимальная статическая нагрузка составляет 4000Н, а максимальная динамическая нагрузка равна 20000Н, имеет степень защиты от влаги IP66. Линейный актуатор данной серии отличается долговечностью и требует меньше технического обслуживания.

Материал: имеет сертификаты соответствия UL и CE, материалы, используемые при изготовлении успешно прошли ряд испытаний, включая испытание в солевом тумане, испытание под поперечной нагрузкой и испытание на прочность.

Сторонняя аутентификация: сертификаты UL, CE и IP66

• Напряжение: 12/24/36/48 постоянного тока
• Макс.динамическая нагрузка: 20000Н
• Макс.статическая нагрузка: 40000Н
• Скорость на холостом ходу:1.7~2.0мм/сек
• Скорость при полной нагрузке:1.3~1.5мм/сек
• Рабочий цикл：10%
• Степень защиты от влаги：IP65
• Температура：-25℃ ~ +65℃
• Опций: датчик Холла

• Линейный актуатор отличается небольшим размером, максимальной предельной нагрузкой, легким весом, низким уровнем шума и превосходными свойствами самоблокировки.
• Корпус отличается превосходной коррозионной устойчивостью.
• Продукт является водонепроницаемым, обладает защитой от пыли, а также имеет устойчивость к соляным брызгам, что делает его идеальным для использования в неблагоприятных условиях работы.
• Это устройство утилизирует металлическую коробку передач и обладает долгим сроком службы.
• Продукт основан на крепкой и долговечной конструкции.
• Требуется минимальное техническое обслуживание, также устройство является энергосберегающим.
• Линейный актуатор обладает функцией самоблокировки и легко устанавливается.
• Доступны три метода установки: крепление на трубе, подвеска на трубе, передняя/задняя сторона.

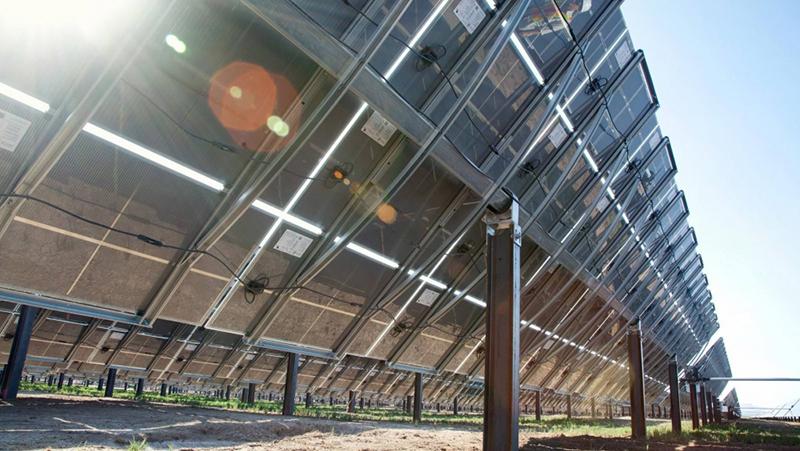

• Этот высокомощный актуатор широко используется в фотоэлектрической промышленности для монтажа солнечных трекеров.

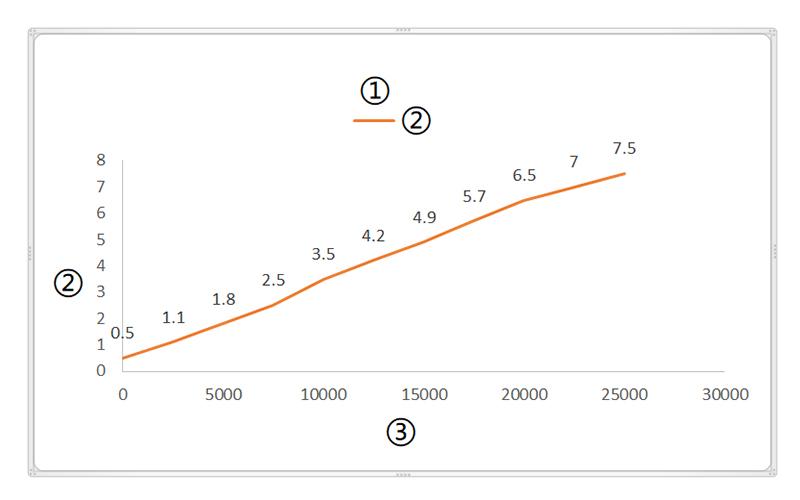

Линия графика

① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)

Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.

• Напряжение

  1=12В
  2=24B
  3=36B
  4=48B

• Монтаж

  1= Передний-задний крепеж
  2=Цапковое соединени
  C=по заказу

• Заднее крепление

  1= Стержневой тип, Φ16мм
  2= Отверстие Φ13.2мм
  3=Отверстие Φ15.2мм
  4=Отверстие Φ16.2мм
  5=Скоба, разрез 8.2мм, отверстие Φ13.2мм
  6= Стержневой тип, Φ13мм
  7= Стержневой тип, Φ20мм
  8= Стержневой тип , Φ30мм
  9=Винт M16×1.5-20L
  C=по заказу

• Переднее крепление

  1= Отверстие Φ13.2мм
  2 = Отверстие Φ15.2мм
  3=Отверстие Φ16.2мм
  4= Скоба, размер 8.2мм, отверстие Φ13.2мм
  5= Стержневой тип,Φ13мм
  6= Стержневой тип, Φ16мм
  7= Стержневой тип, Φ20мм
  8= Стержневой тип, Φ30мм
  9= Винт M16×1.5-20L
  C=по заказу

• Степень защищенности

  1=IP54
  2=IP65
  3=IP66
  C=по заказу

• Обратный сигнал

  1=отсутствует
  2=Датчик Холла
  C=по заказу

• Разъем

  1=концевые выводы
  2=Din 5-контактный разъем
  3=Контактный разъем штыревой серии
  C=по заказу

• Длина хода

  1=1M
  2=1.5M
  3=2M
  4=3M
  C=по заказу
