Линейные актуаторы U10L

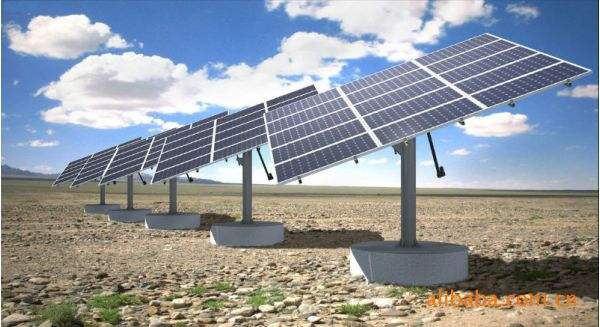

Линейные актуаторы для солнечного трекера
Линейный привод серии U10L специально разработан для применения в системе слежения за Солнцем. Максимальное толкающее усилие актуатора данной серии достигает 12000Н. Чтобы облегчить процесс монтажа линейного актуатора на внешнюю трубку можно установить опорные ролики или рычаги управления.

• Напряжение: 12/24/36/48В постоянного тока
• Макс.динамическая нагрузка: 12000Н
• Макс.статическая нагрузка: 25000Н
• Скорость на холостом ходу: 1.5мм/сек
• Скорость при полной нагрузке: 1.2мм/сек
• Рабочий цикл: 10%
• Степень защиты от влаги：IP65
• Температура：-25℃~+65℃
• Опций: датчик Холла

Линия графика

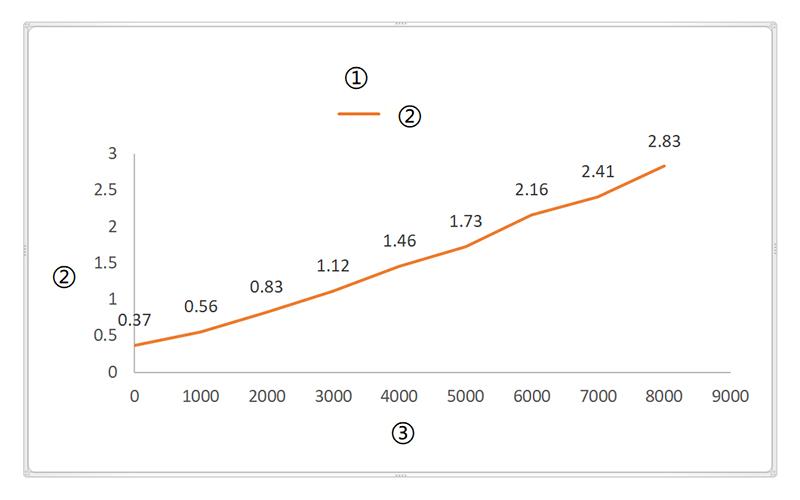

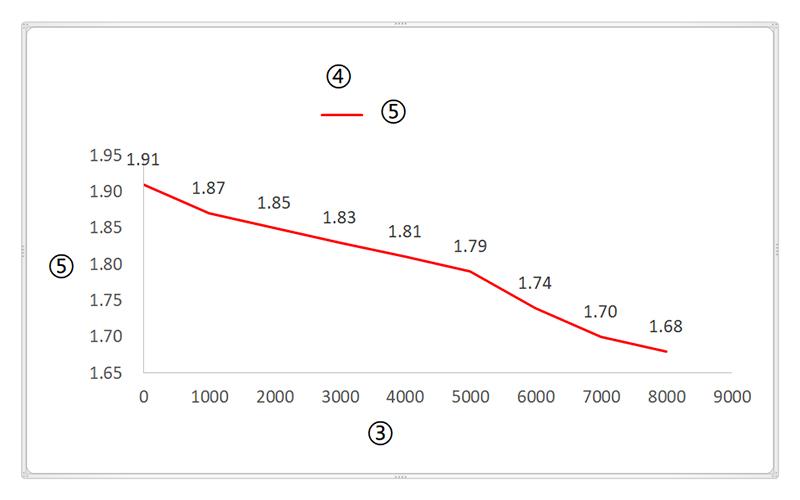

① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)

Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.

• Напряжение

  1=12В
  2=24В(стандартный)
  3=36V
  4=48V

• Переднее крепление

  1=Отверстие Φ20мм
  2 = Отверстие Φ30мм
  3=Стержневой тип Φ20мм
  4= Стержневой тип Φ30мм
  C= По заказу

• Монтаж

  1= Переднй-задний крепеж
  2=Цапковое соединение
  3= Шейковое крепление
  C= По заказу

• Заднее крепление

  1=Отсутствует
  2=Отверстие Φ20мм
  3= Отверстие Φ30мм
  4=Стержневой тип Φ20мм
  5= Стержневой тип Φ30мм
  C= По заказу

• Обратный сигнал

  1=отсутствует
  2=Датчик Холла
  C=по заказу

• Степень защищенности

  1=IP54
  2=IP65(стандартный)
  3=IP66
  C=по заказу

• Разъем

  1=Концевые выводы
  2=Din разъем штыревой 5 –контактный
  3=Контактный разъем Delphi
  C= По заказу

• Длина хода

  1=1m
  2=1.5 m
  3=2m
  4=3m
  C=по заказу
