Линейные актуаторы U5

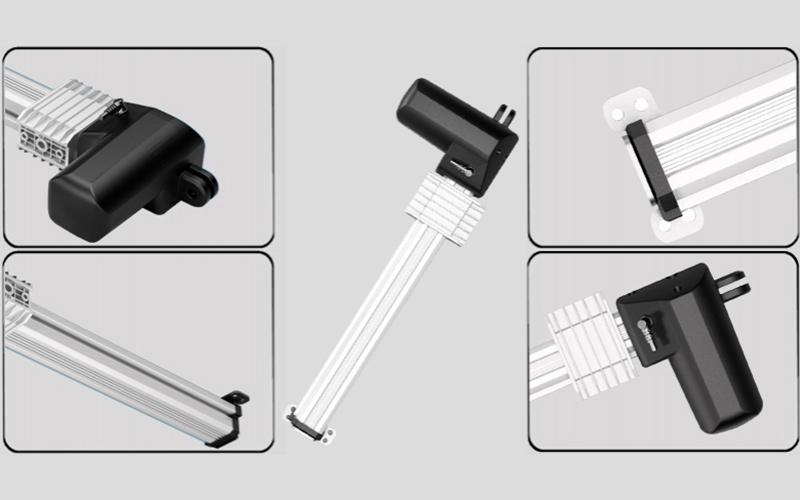

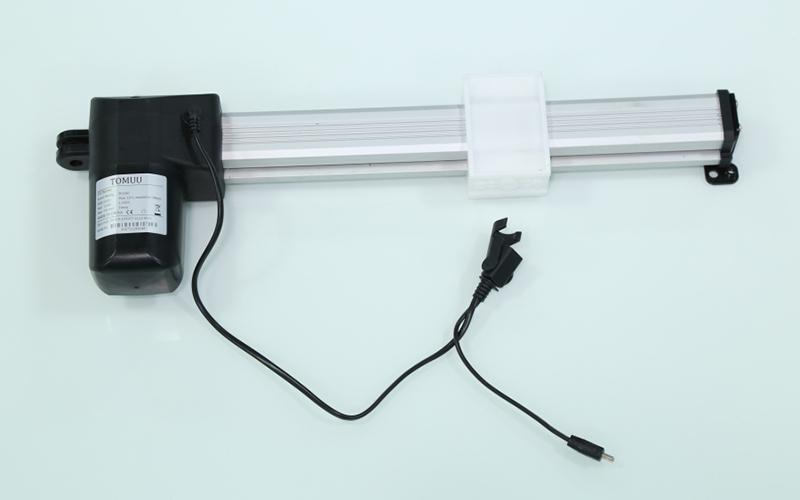

Моторизированный линейный актуатор серии U5 представляет собой линейный актуатор скользящего типа (модуль линейного перемещения), преимуществом которого является компактность и легкость в установке. Моторизированный линейный актуатор предназначен для применения в массажных креслах, электрических диванах, электрических кроватях и умной мебели. Оболочка изготовлена из алюминиевого сплава, а ползунок и редуктор из пластикового материала, что обеспечивает бесшумное перемещение. Максимальное толкающее усилие составляет 6000Н.

В моторизированный линейный актуатор можно установить ход, длина которого меньше длины корпуса актуатора, что делает его идеальным для использования в электрической мебели.

Моторизированный линейный актуатор серии U5 оснащен адаптером питания и современным ручным пультом управления.

• Напряжение: 12/24В постоянного тока
• Макс.усилие: 6000Н (толкающее), 3000Н (тяговое)
• Скорость на холостом ходу: 5.4~58мм/сек
• Скорость при полной нагрузке: 2.9~30мм/сек
• Уровень шума: ниже 52 дБ

• Линейные актуаторы обладают максимальной предельной нагрузкой, высокой скоростью, высокой точностью позиционирования и превосходными свойствами самоблокировки.
• Устройство оборудовано встроенным концевым переключателем. Двигатель способен автоматически выключаться в конце каждого хода.
• Актуатор отличается небольшим размером, максимальной предельной нагрузкой и легким весом.
• Продукт основан на крепкой и долговечной конструкции.
• Функции: подъём, спуск, наклон и вращение.
• Опционально доступны ручное управляющее устройство и источник энергии.
• Этот линейный актуатор широко используется в электрических массажных диванах, электрических кроватях, массажных креслах и другой электрической или моторизированной мебели.

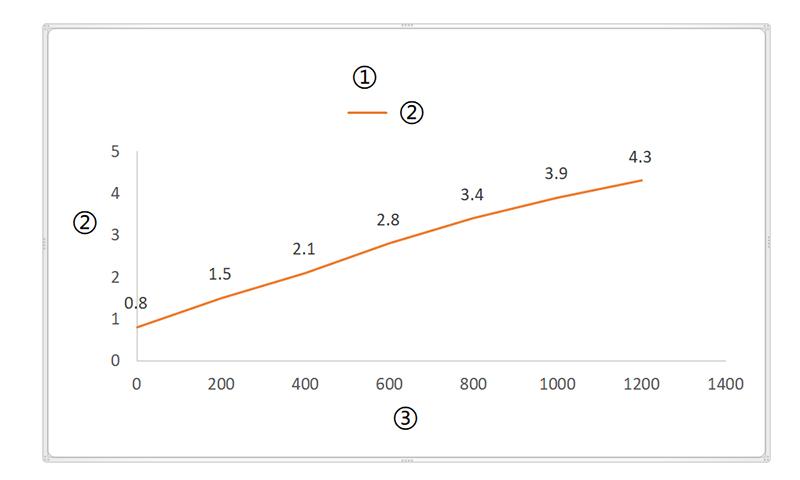

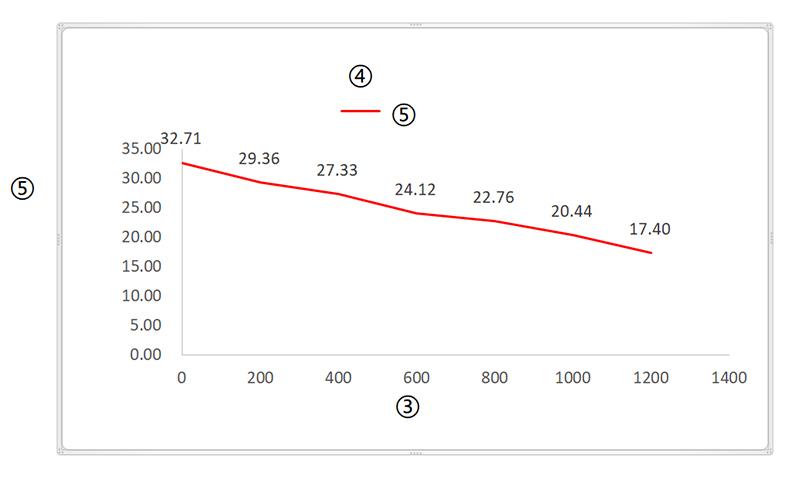

Линия графика

① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)

Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.

• Напряжение

  1=12В
  2=24В(стандартный)

• Заднее крепление

  1=Пластиковая скоба, разрез 6.2мм, диаметр отверстия Φ10.2мм
  C=по заказу

• Переднее крепление

  1=отсутствует
  2=Переднее крепление L-типа
  C=по заказу

• Тип кабеля

  1=прямой кабель
  2=спиралевидный кабель

• Длина хода

  1=0.5M
  2=1M
  3=1.5M
  4=2M
  5=3M
  C=по заказу

• Концевой выключатель

  1=нормально разомкнутый выключатель на обоих концах замыкает цепь
  2= нормально разомкнутый выключатель на обоих концах выводит сигнал
  3=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
  4= нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
  C=по заказу

• Разъем

  1=концевые выводы
  2=01-контактный разъем
  3=кабель Y, 01-контактный разъем, Din 5-контактный
  C=по заказу

• Тормоза

  1=отсутствует
  3=одна торсионная пружина с 4,5 циклами
  2=одна торсионная пружина с 3 циклами
  4=тормоз двигателя
