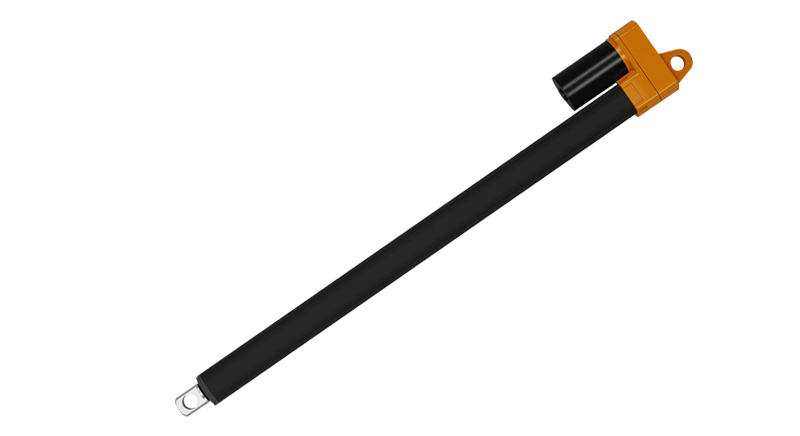

Линейные актуаторы U10P

Линейный актуатор для высоких нагрузок серии U10P является обновленной версией линейного актуатора серии U10. Материалы и дизайн внутреннего винта и двигателя были непрерывно улучшены, чтобы выдерживать динамическую нагрузку больше 3000кг, что делает его идеальным для применения в солнечных панелях с жесткими условиями эксплуатации.

• Напряжение: 12/24/36/48В постоянного тока
• Макс.динамическая нагрузка: 30000Н
• Макс.статическая нагрузка: 50000Н
• Скорость на холостом ходу: 1.5мм/сек
• Скорость при полной нагрузке: 1.2мм/сек
• Рабочий цикл:10%
• Степень защиты от влаги:IP65
• Температура:-25℃ ~ +65℃
• Опций:датчик Холла

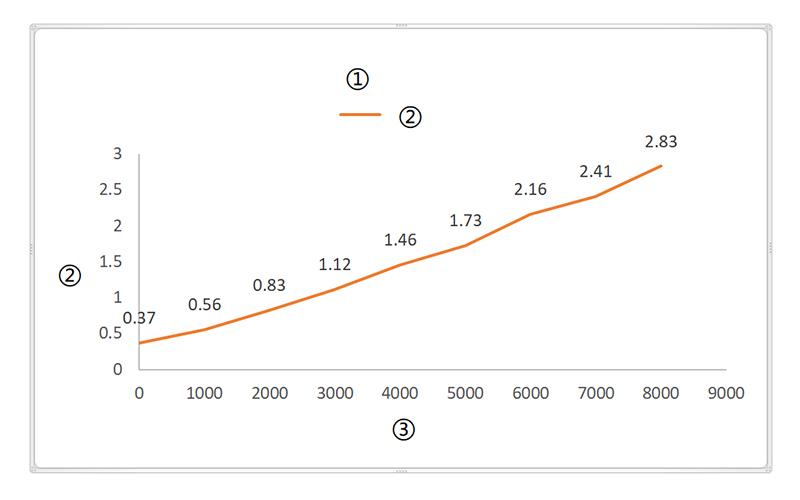

Линия графика

① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)

Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.

• Напряжение

  1=12В
  2=24В(стандартный)
  3=36V
  4=48V

• Переднее крепление

  1=Отверстие Φ20мм
  2 = Отверстие Φ30мм
  3=Стержневой тип Φ20мм
  4= Стержневой тип Φ30мм
  C= По заказу

• Степень защищенности

  1=IP54
  2=IP65(стандартный)
  3=IP66
  C=по заказу

• Заднее крепление

  1=Отсутствует
  2=Отверстие Φ20мм
  3= Отверстие Φ30мм
  4=Стержневой тип Φ20мм
  5= Стержневой тип Φ30мм
  C= По заказу

• Крепление

  1=передний-задний крепеж
  C=по заказу

• Обратный сигнал

  1=отсутствует
  2=Датчик Холла
  C=по заказу

• Разъем

  1=концевые выводы
  2=Din разъем штыревой 5-контактный
  3=контактный разъем Delphi
  C=по заказу


• Длина хода

  1=1m
  2=1.5 m
  3=2m
  4=3m
  C=по заказу
