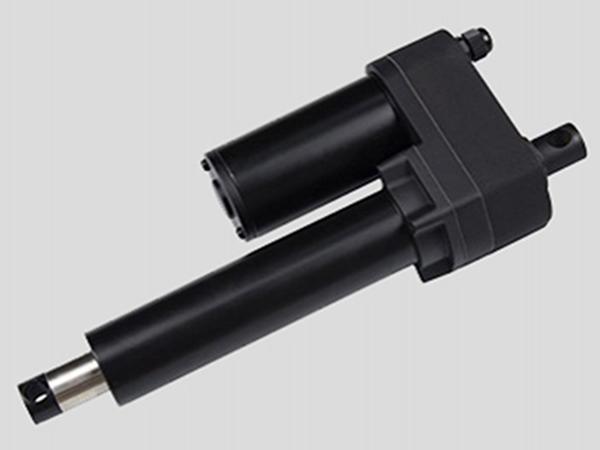

Линейный актуатор U8

Линейный актуатор промышленного применения серии U8 предназначен для высоких нагрузок. Оболочка актуатора изготовлена из металла, а встроенная трубка из нержавеющей стали. Максимальная грузоподъемность составляет 1т, а степень защиты от влаги IP65, что делает актуатор идеальным для применения в жестких условиях эксплуатации.

Для обеспечения высокой защиты от влаги использованы уплотнительные кольца, которые еще обтянуты резиной.

Данный тип линейного актуатора отличается от пластиковых тем, что передний и задний крепеж изготовлен из металла. Это делает его идеальным для применениях в промышленном производстве.

Линейный актуатор промышленного применения серии U8 оснащен штепселем для соединения к кабелю и адаптеру питания. Кроме того, заказчик может выбрать длину кабеля при заказе.

• Напряжение: 12/24/36/48В постоянного тока
• Макс.усилие: 12000Н (толкающее), 8000Н (тяговое)
• Скорость на холостом ходу: 2.5~50мм/сек
• Скорость при полной нагрузке: 3.5~70мм/сек
• Рабочий цикл：25%
• Степень защиты от влаги：IP65
• Температура：-40℃ ~ +70℃
• Опции: потенциометр или датчик Холла

• Линейный актуатор отличается небольшим размером, максимальной предельной нагрузкой, легким весом, низким уровнем шума и превосходными свойствами самоблокировки.
• Корпус отличается превосходной коррозионной устойчивостью.
• Продукт является водонепроницаемым, обладает защитой от пыли, а также имеет устойчивость к соляным брызгам, что делает его идеальным для использования в неблагоприятных условиях работы.
• Это устройство утилизирует металлическую коробку передач и обладает долгим сроком службы.
• Продукт основан на крепкой и долговечной конструкции.
• Устройство может устанавливаться разными методами (на передней/задней стороне).
• Опционально доступны датчик Холла и потенциометр.
• Этот продукт подходит для промышленной техники и оборудования.

Линия графика

① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)

Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.

• Напряжение

  1=12В
  2=24В(стандартный)
  3=36В
  4=48В

• Ориентация заднего крепежа

  1=90°
  2=0°/180°
  3=30°
  4=60°

• Заднее крепление

  1= Отверстие Φ13.2мм
  2= Отверстие Φ15.2мм
  3= Отверстие Φ16.2мм
  4= Скоба, разрез 8.2мм, отверстие Φ13.2мм
  5= Отверстие Φ14мм, ширина 20мм
  6= Винт M16*1.5-20L
  C=по заказу

• Переднее крепление

  1= Отверстие Φ13.2мм
  2= Отверстие 15.2мм
  3= Отверстие Φ16.2мм
  4= Скоба, разрез 8.2мм, отверстие Φ13.2мм
  5=Винт M16*1.5-20L
  6= Стержневой тип Φ16мм
  7= Стержневой тип Φ20мм
  C=по заказу

• Длина хода

  1=0.5M 2=1M
  3=1.5M
  4=2M
  5=3M
  C=по заказу

• Концевой выключатель

  1=нормально разомкнутый выключатель на обоих концах замыкает цепь
  2= нормально разомкнутый выключатель на обоих концах выводит сигнал
  3=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
  4= нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал

• Разъем

  1=концевые выводы
  2=01-контактный разъем
  3=Din 6-контактный разъем
  C=по заказу

• Обратный сигнал

  1=отсутствует
  2=один датчик Холла
  3=два датчика Холла
  4=герконовый датчик

• Тип кабеля

  1=прямой кабель
  2=спиралевидный кабель
