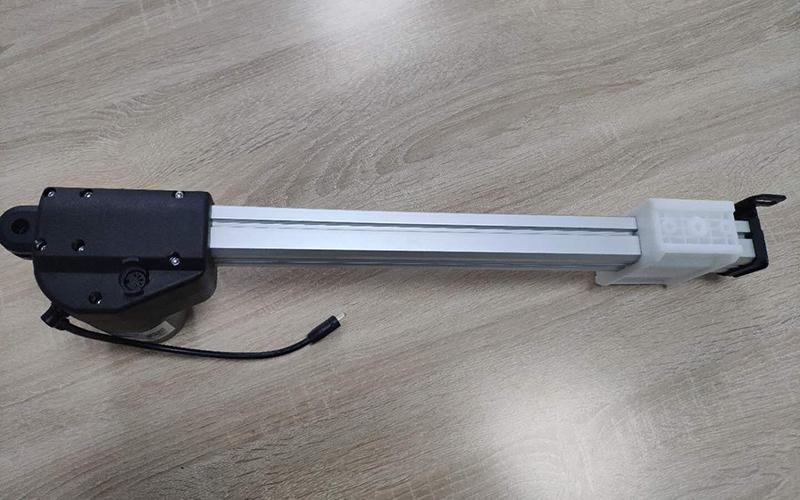

Линейные актуаторы U5C

Линейные актуаторы U5C
Линейные актуаторы U5C Линейные актуаторы U5C Линейные актуаторы U5C

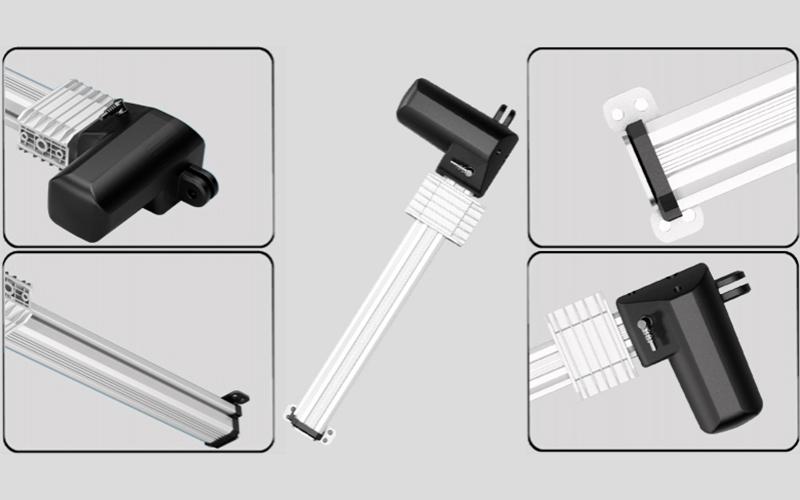

Интеллектуальный актуатор серии U5C является обновленной версией линейногоактуатора серии U5, и специально разработан для использования в электрических диванах, массажных креслах, электрических кроватях и умной мебели. Одна единственная разница между двумя сериями актуаторов заключается в том, что редуктор оснащен вилкой с 5 штырьками для ручного пульта управления. Монтажная плата линейного актуатора установлена в редукторе, за счет чего можно легко установить и управлять блоком управления.

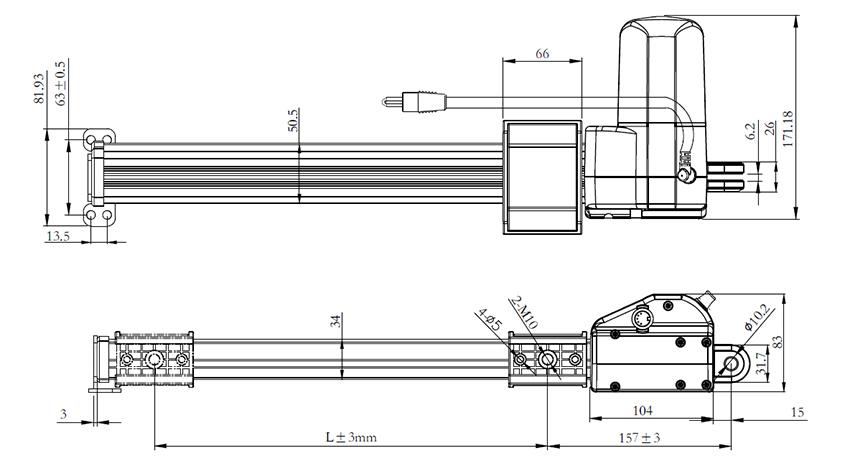

Внешний вид и размер
Внешний вид и размер
Линия графика
Внешний вид и размер Внешний вид и размер

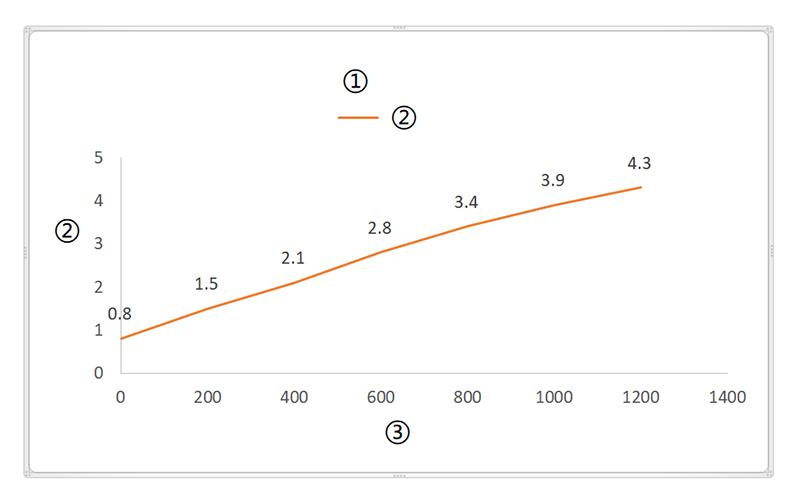

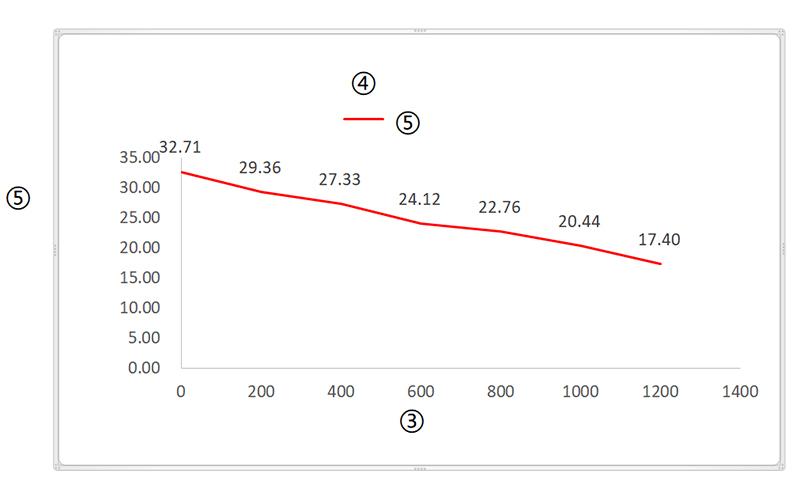

① Диаграмма усилие-ток ② Потребляемый ток (A); ③ Усилие (Н); ④ Диаграмма усилие-скорость; ⑤ Скорость (мм/сек)

Код Параметров
д Усилие（Н） Потребляемый ток（A） Скорость (мм/сек)
Толкающее Тяговое На холостом ходу (32В постоянного тока) При полной нагрузке (24В постоянного тока)
Стандартный двигатель (2600об/мин)
A 6000 3000 5 5.4 2.9
B 5000 3000 5 7.1 3.9
C 3000 3000 4.5 11 6.2
D 2500 2500 4 15.8 7.8
E 2000 2000 5 22.5 13
F 1200 1200 4 33 19
G 700 700 4.5 44.5 23.6
Высокоскоростной двигатель (3400об/мин)
H 6000 3000 5 6.7 3.9
I 5000 3000 5 7.6 4.6
J 3000 3000 4.8 10.1 8.2
K 2500 2500 4.5 15.1 11
L 2000 2000 4.5 20.2 16
M 1200 1200 5 27.1 23
N 700 700 4.5 39.5 30

Примечание: При изменении напряжения с 24 В на 12 В, значение тока удваивается.

Ключ для заказа

  • Напряжение

    1=12В
    2=24В(стандартный)

  • Тип кабеля

    1=прямой кабель
    2=спиралевидный кабель

  • Переднее крепление

    1=отсутствует
    2=Переднее крепление L-типа
    C=по заказу

  • Заднее крепление

    1=Пластиковая скоба, разрез 6.2мм, диаметр отверстия Φ10.2мм
    C=по заказу

  • Разъем

    1=концевые выводы
    2=01-контактный разъем
    3=Din 4-контактный разъем, 90°
    4=Din 5-контактный разъем, 90°
    5=Din 6-контактный разъем, 90°
    C=по заказу

  • Концевой выключатель

    1=нормально разомкнутый выключатель на обоих концах замыкает цепь
    2=нормально разомкнутый выключатель на обоих концах выводит сигнал
    3=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
    4=нормально разомкнутый на обоих концах замыкает цепь, разомкнутый на одну третью - выводит сигнал
    C=по заказу

  • Обратный сигнал

    1=отсутствует
    2=один датчик Холла
    3=два датчика Холла
    4=герконовый датчик

  • Тормоза

    1=отсутствует
    3=Торсионная пружина, 4,5 цикла
    2= Торсионная пружина в 3 цикла
    4=тормоз двигателя

  • Длина хода

    1=0.5м
    2=1м
    3=1м
    4=2м
    5=3M
    C=по заказу
